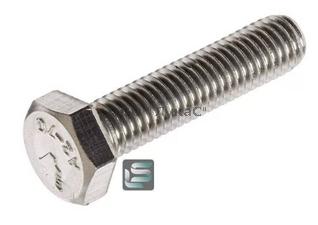

Болт с шестигранной головкой DIN 933
Сталь: A2 (AISI 304), A4 (AISI 316)

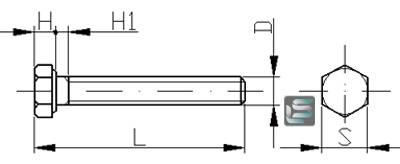

| D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|
| H1, мм | 1,5 | 2,1 | 2,4 | 3 | 3,75 | 4,5 | 5,25 | 6 | 6 |
| H min, мм | 1,88 | 2,68 | 3,35 | 3,85 | 5,15 | 6,22 | 7,32 | 8,62 | 9,82 |
| S , мм | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 | 24 |
| PAS *, мм | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 |
| L min, мм | 8 | 8 | 8 | 10 | 12 | 16 | 20 | 25 | |
| L max, мм | 50 | 60 | 120 | 120 | 120 | 120 | 120 | 120 | |
| D | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | |
| H1, мм | 7,5 | 7,5 | 7,5 | 9 | 9 | 10,5 | 10,5 | 12 | |
| H min, мм | 11,28 | 12,28 | 13,78 | 14,78 | 16,65 | 18,28 | 20,58 | 22,08 | |
| S , мм | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | |
| PAS *, мм | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | |
| L min, мм | 20 | 20 | 40 | 40 | 50 | 50 | 60 | 60 | |
| L max, мм | 120 | 120 | 120 | 120 | 140 | 140 | 200 | 200 |
