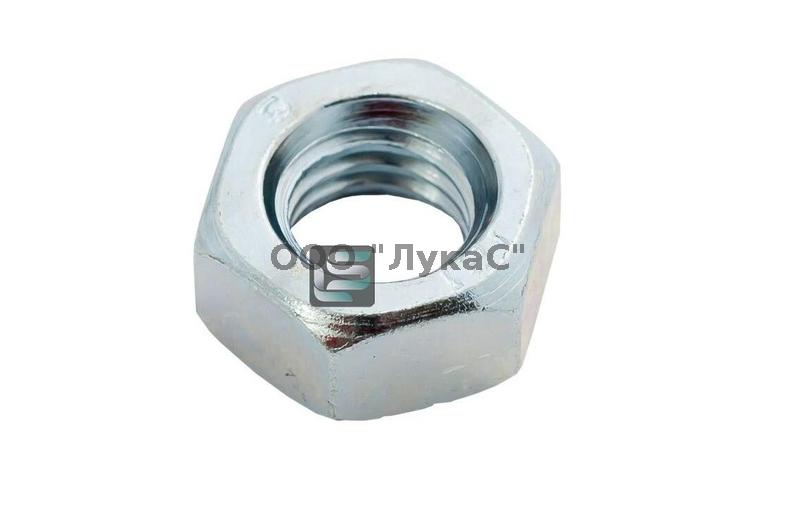

Гайки шестигранные DIN 934
DIN 934 — гайка шестигранная с метрической или дюймовой резьбой. Гайки DIN 934 используются в машиностроении, приборостроении и прочих промышленных, производственных, строительных отраслях совместно с болтами, винтами, шпильками с соответствующим размером резьбы.

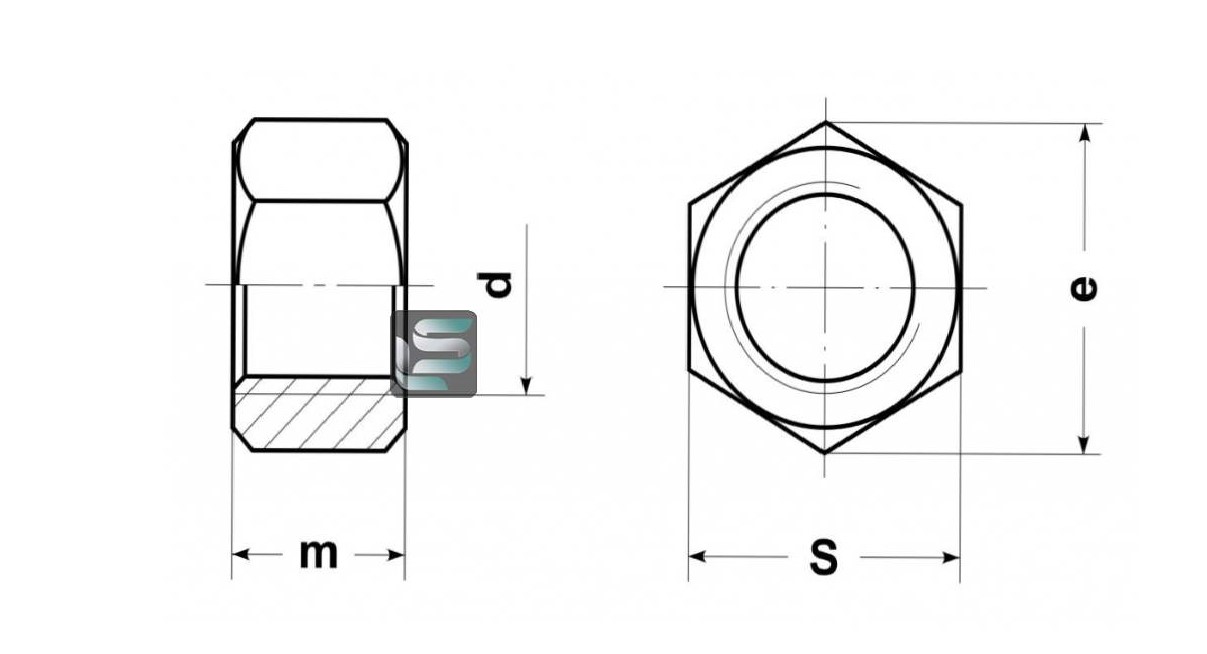

d |
m |
e |
s |
d |
m |
e |
s |
| M1 | 0.8 | 2.71 | 2.5 | M12 | 10.0 | 21.10 | 19.0 |
| M1.2 | 1.0 | 3.28 | 3.0 | M14 | 11.0 | 24.49 | 22.0 |
| M1.4 | 1.2 | 3.28 | 3.0 | M16 | 13.0 | 26.75 | 24.0 |
| M1.6 | 1.3 | 3.41 | 3.2 | M18 | 15.0 | 29.56 | 27.0 |
| M1.7 | 1.4 | 3.82 | 3.2 | M20 | 16.0 | 32.95 | 30.0 |
| M1.8 | 1.4 | 4.21 | 3.5 | M22 | 18.0 | 35.03 | 32.0 |
| M2 | 1.6 | 4.32 | 4.0 | M24 | 19.0 | 39.55 | 36.0 |
| M2.3 | 1.8 | 4.88 | 4.5 | M27 | 22.0 | 45.20 | 41.0 |
| M2.5 | 2.0 | 5.45 | 5.0 | M30 | 24.0 | 50.85 | 46.0 |
| M2.6 | 2.0 | 5.45 | 5.0 | M33 | 26.0 | 55.37 | 50.0 |
| M3 | 2.4 | 6.01 | 5.5 | M36 | 29.0 | 60.79 | 55.0 |
| M3.5 | 2.8 | 6.58 | 6.0 | M39 | 31.0 | 66.44 | 60.0 |
| M4 | 3.2 | 7.66 | 7.0 | M42 | 34.0 | 71.30 | 65.0 |
| M5 | 4.0 | 8.79 | 8.0 | M45 | 36.0 | 76.95 | 70.0 |
| M6 | 5.0 | 11.05 | 10.0 | M48 | 38.0 | 82.60 | 75.0 |
| M7 | 5.5 | 12.12 | 11.0 | M52 | 42.0 | 88.25 | 80.0 |
| M8 | 6.5 | 14.38 | 13.0 | M60 | 46.4 | 99.21 | 90.0 |
| M10 | 8.0 | 18.90 | 17.0 | M64 | 49.1 | 104.86 | 95.0 |
