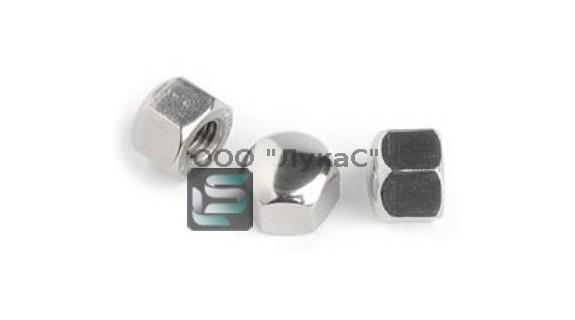

Гайки шестигранные колпачковые низкие DIN 917
Нержавеющие колпачковые гайки стандарта din 917 применяются совместно со стальными болтами. Они служат для крепления элементов машин и механизмов, используются в промышленности при установке и наладке оборудования.

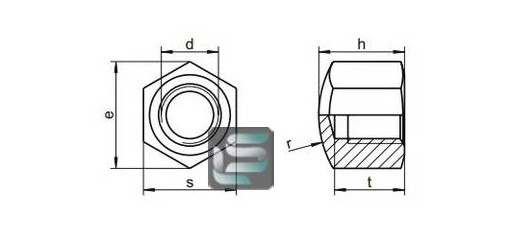

d |
e |
s |
t |
r |
h |
| M3 | 6.01 | 5.5 | 3.89 | 6 | 4.0 |
| M4 | 7.66 | 7 | 4.16 | 8 | 5.5 |
| M5 | 8.79 | 8 | 4.96 | 10 | 7.0 |
| M6 | 11.05 | 10 | 6.71 | 12 | 9.0 |
| M8 | 14.38 | 13 | 9.21 | 15 | 12.0 |
| M10 | 17.77 | 16 | 10.65 | 20 | 14.0 |
| M12 | 20.03 | 18 | 13.15 | 25 | 16.0 |
| M14 | 23.35 | 21 | 14.65 | 28 | 18.0 |
| M16 | 26.75 | 24 | 16.65 | 30 | 20.0 |
| M18 | 29.56 | 27 | 18.58 | 32 | 22.0 |
| M20 | 32.95 | 30 | 20.58 | 35 | 25.0 |
| M22 | 35.03 | 32 | 21.58 | 35 | 28.0 |
| M24 | 39.55 | 36 | 23.58 | 40 | 30.0 |
| M27 | 45.20 | 41 | 25.58 | 50 | 32.0 |
| M30 | 50.85 | 46 | 27.58 | 60 | 34.0 |
