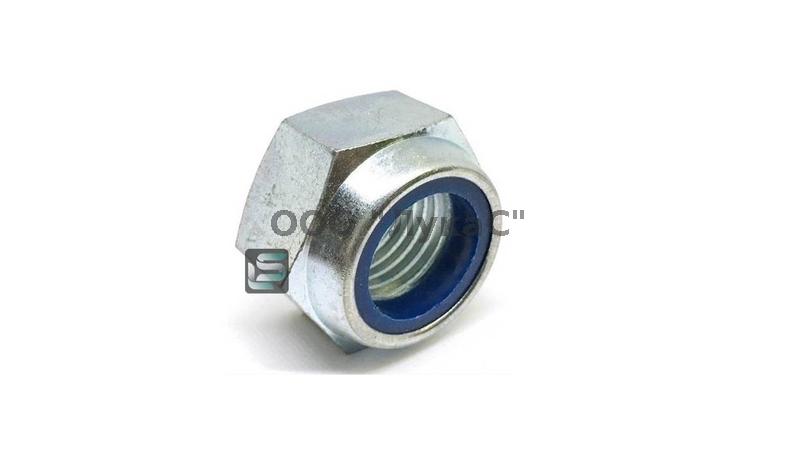

Гайки шестигранные самоконтрящиеся DIN 985 с неметаллической вставкой
Шестигранная самоконтрящаяся гайка DIN 985 А2 и А4 является составной частью механического резьбового соединения и служит для предотвращения его самопроизвольного ослабления. Данное соединение может выполнять свою функцию в агрессивных средах и при температурных колебаниях.

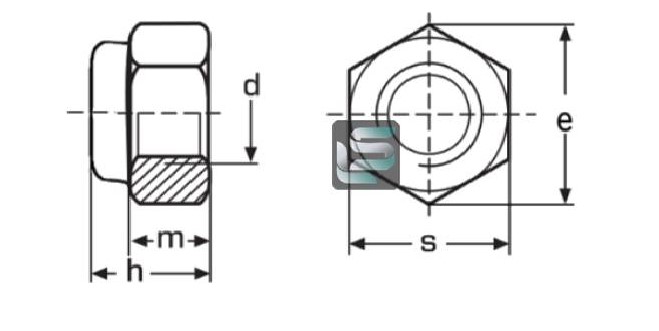

d |
e |
s |
h |
m |
| M2.5 | 5.50 | 5.0 | 3.5 | 2.3 |
| M3 | 6.01 | 5.5 | 4.0 | 2.4 |
| M4 | 7.66 | 7.0 | 5.0 | 2.9 |
| M5 | 8.79 | 8.0 | 5.0 | 3.2 |
| M6 | 11.05 | 10.0 | 6.0 | 4.0 |
| M8 | 14.38 | 13.0 | 8.0 | 5.5 |
| M10 | 18.90 | 17.0 | 10.0 | 6.5 |
| M12 | 21.10 | 19.0 | 12.0 | 8.0 |
| M14 | 24.49 | 22.0 | 14.0 | 9.5 |
| M16 | 26.75 | 24.0 | 16.0 | 10.5 |
| M18 | 29.56 | 27.0 | 18.5 | 13.0 |
| M20 | 32.95 | 30.0 | 20.0 | 14.0 |
| M22 | 35.03 | 32.0 | 22.0 | 15.0 |
| M24 | 39.55 | 36.0 | 24.0 | 15.0 |
| M27 | 45.20 | 41.0 | 27.0 | 17.0 |
| M30 | 50.85 | 46.0 | 30.0 | 19.0 |
| M33 | 55.37 | 50.0 | 33.0 | 22.0 |
| M36 | 60.79 | 55.0 | 36.0 | 25.0 |
