Рым-болты ART 580 литые

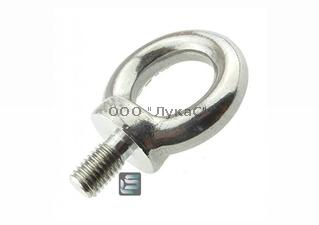

Нержавеющий рым - болт ART 580 А2 и А4 предназначен для закрепления и фиксации элементов такелажных и подъёмных устройств, работающих в агрессивных средах. Конструкционно метиз состоит из кольца и стержня с полной метрической резьбой.
Используют рым-болт ART 580 в технологических процессах пищевой, фармацевтической и химической отраслей. Кроме того, метиз задействуется при сборке машин, оборудования, воздушных и водных транспортных средств.
D | L | d2 | d3 | d4 | h | e |
M6 | 11 | 16 | 27 | 16 | 31 | 6 |
M8 | 13 | 20 | 36 | 20 | 36 | 6 |
M10 | 17 | 25 | 45 | 25 | 45 | 8 |
M12 | 20,5 | 30 | 54 | 30 | 53 | 10 |
M16 | 27 | 35 | 63 | 35 | 62 | 12 |
M20 | 30 | 40 | 72 | 40 | 71 | 14 |
M24 | 36 | 50 | 90 | 50 | 90 | 18 |
M27 | 45 | 65 | 108 | 60 | 109 | 22 |
M30 | 45 | 65 | 108 | 60 | 109 | 22 |
M36 | 54 | 75 | 126 | 70 | 128 | 26 |
