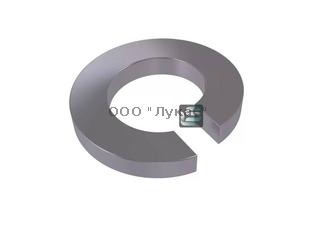

Шайбы пружинные (гровер) с притупленными концами DIN 127 B
Пружинные шайбы - гровер, с притупленными концами DIN 127 B Тип B широкое применение метизов данного типа обусловлено высокой эффективностью их использования. Данный крепеж значительно увеличивает надежность прилегания соединительных элементов к поверхности скрепляемых деталей. Рекомендуется совместное использование с метизами следующих типов: винты, резьбовые шпильки, саморезы. Значительно повышая давление в зоне прилегания, гровер предотвращает самопроизвольное откручивание.
для резьбы |
d1 |
d2 |
h |
s |
b |
| M2 | 2.1 | 4.4 | 1 | 0.5 | 0.9 |
| M2.5 | 2.6 | 5.1 | 1.4 | 0.6 | 1 |
| M2.6 | 2.7 | 5.2 | 1.2 | 0.6 | 1 |
| M3 | 3.1 | 6.2 | 1.6 | 0.8 | 1.3 |
| M4 | 4.1 | 7.6 | 1.8 | 0.9 | 1.5 |
| M5 | 5.1 | 9.2 | 2.4 | 1.2 | 1.8 |
| M6 | 6.1 | 11.8 | 3.2 | 1.6 | 2.5 |
| M7 | 7.1 | 12.8 | 3.2 | 1.6 | 2.5 |
| M8 | 8.1 | 14.8 | 4 | 2 | 3 |
| M10 | 10.2 | 18.1 | 4.4 | 2.2 | 3.5 |
| M12 | 12.2 | 21.2 | 5 | 2.5 | 4 |
| M14 | 14.2 | 24.1 | 6 | 3 | 4.5 |
| M16 | 16.2 | 27.4 | 7 | 3.5 | 5 |
| M18 | 18.2 | 29.4 | 7 | 3.5 | 5 |
| M20 | 20.2 | 33.6 | 8 | 4 | 6 |
| M22 | 22.5 | 35.9 | 8 | 4 | 6 |
| M24 | 24.5 | 40.0 | 10 | 5 | 7 |
| M27 | 27.5 | 43.0 | 10 | 5 | 7 |
| M30 | 30.5 | 48.2 | 12 | 6 | 8 |
| M33 | 33.5 | 55.5 | 12 | 6 | 8 |
| M36 | 36.5 | 58.2 | 12 | 6 | 8 |
| M39 | 39.5 | 61.2 | 12 | 6 | 10 |
| M40 | 40.5 | 63.5 | 14 | 7 | 12 |
| M42 | 42.5 | 68.2 | 14 | 7 | 12 |
| M45 | 45.5 | 71.2 | 14 | 7 | 12 |
| M48 | 49 | 75 | 14 | 7 | 12 |
