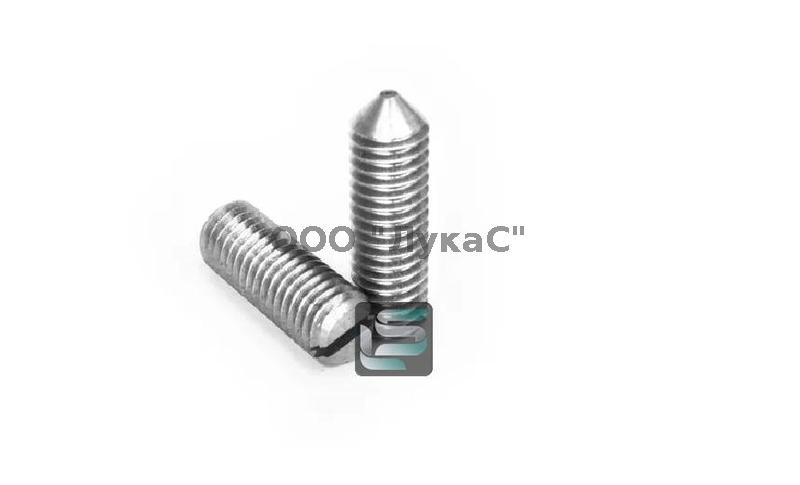

Винты установочные с острым концом DIN 553
Конструктивной особенностью установочного винта DIN 553 является отсутствие головки, которую заменяет прямой шлиц в торце метиза. На другом торце стержня с полной метрической резьбой находится конусообразный острый конец. Который обеспечивает легкость установки винта в отверстие с метрической резьбой и его самофиксацию при упоре. Винты установочные с прямым шлицем DIN 553 и острым концом обладают удобством и простотой монтажа. Они вкручиваются с применением простой бытовой отвертки или электроинструментом с прямой битой.

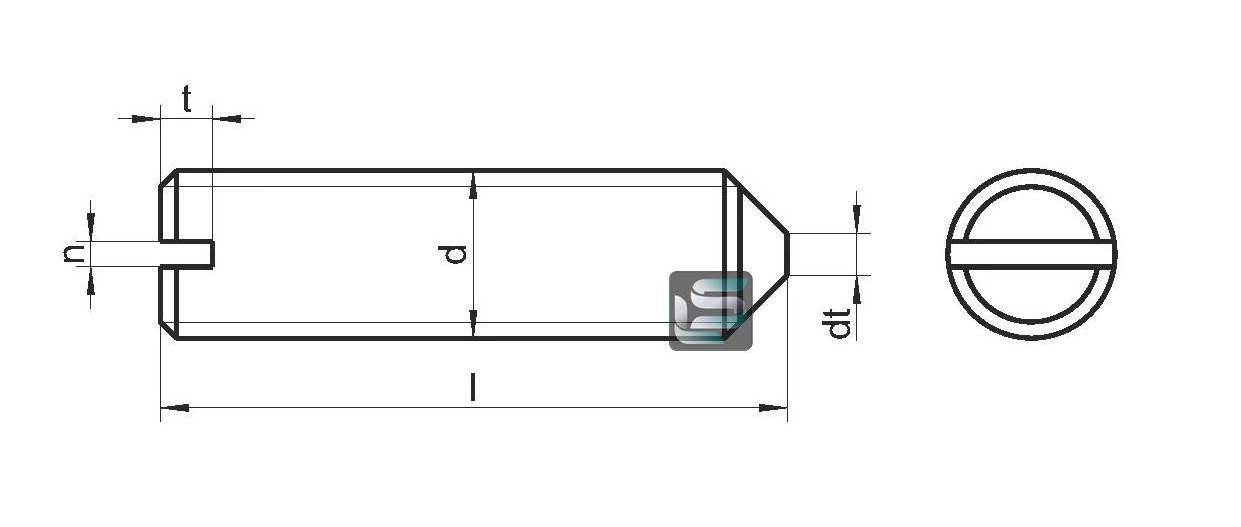

d |
l |
n |
dt |
t |
| M1.6 | 2-10 | 0,25 | 0,16 | 0,56 |
| M2 | 2-16 | 0,25 | 0,20 | 0,64 |
| M2.5 |
3-16 40, 50 |
0,40 | 0,25 | 0,72 |
| M3 |
3-20 40, 50 |
0,40 | 0,30 | 0,80 |
| M4 |
4-16 20-30 40, 50 |
0,60 | 0,40 | 1,12 |
| M5 |
5-16 20-30 40, 50 |
0,80 | 0,50 | 1,28 |
| M6 |
6-16 20-40, 50 |
1,00 | 1,50 | 1,60 |
| M8 |
8-16 20-60 |
1,20 | 2,00 | 2,00 |
| M10 |
10-16 20-35 40-50, 60 |
1,60 | 2,50 | 2,40 |
| M12 |
12-16 20-30 40, 50 |
2,00 | 3,00 | 2,80 |
| M16 | 50 | 2,50 | 4,10 | 4,00 |
| M20 | 30, 50 | 3,00 | 5,20 | 5,00 |
