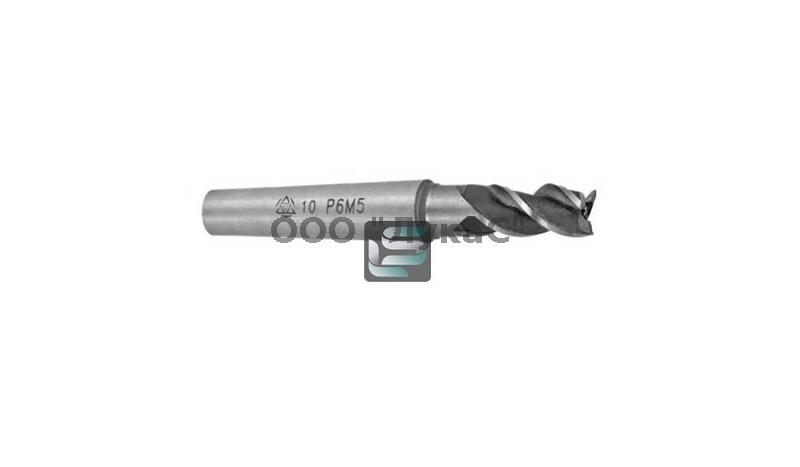

Фреза концевая с коническим хвостовиком, ГОСТ 17026-71
Характеристики
Материал: Р6М5 (быстрорежущая сталь)
Тип: 1 (нормальный зуб); 2 (крупный зуб)
D |
число зубьев |
l |
L |
Конус Морзе* |
| 10 |
3, 4 |
20, 22 |
100 |
КМ1 |
|
12 |
3, 4 |
26 |
111 |
КМ2 |
|
14 |
3, 4 |
26 |
111 |
КМ2 |
|
16 |
3, 4 |
32 |
117 |
КМ2 |
|
18 |
3, 4 |
32 |
117 |
КМ2 |
|
20 |
3, 4, 5 |
38 |
140 |
КМ3 |
|
22 |
3, 4, 6 |
38 |
140 |
КМ3 |
|
25 |
3, 4, 6 |
45 |
147 |
КМ3 |
|
28 |
3, 4, 5 |
45 |
147 |
КМ3 |
|
30 |
4, 6 |
45 |
147 |
КМ3 |
|
32 |
4, 6 |
53 |
155 |
КМ3 |
|
36 |
4, 6 |
53 |
155 |
КМ3 |
|
40 |
4, 6 |
63 |
188 |
КМ4 |
|
45 |
4, 6, 8 |
63 |
188 |
КМ4 |
|
50 |
4, 6, 8 | 75 | 200 | КМ4 |
*Конус Морзе – это одно из самых распространенных средств для закрепления инструмента на станке.
